跳动（偏摆）、热变形、倾斜度、振动等指标是电机、主轴、切屑机床，以及其他回转设备的重要性能指标。这指标也是影响加工质量和产品寿命的重要因素之一。之前，人们往往采用接触式杠杆表或者简单量具，在设备低速状态下检测其跳动及相关指标。但是随着科技的发展，回转设备的精度要求越来越高，有的已经达到纳米级，另外越来越多的行业和设备需要高速运转装状态下的相关偏摆、热变形等参数。对于这些中高端的测量要求，传统的低速、接触式测量已经满足不了要求。

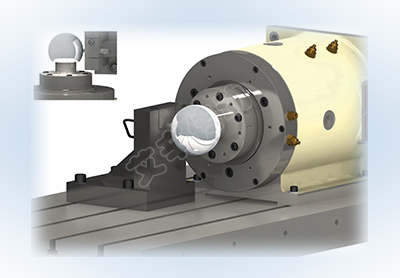

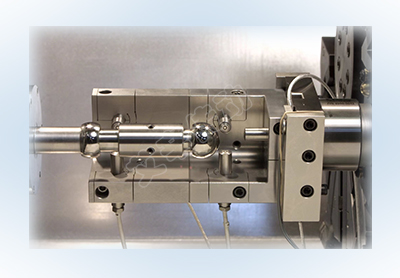

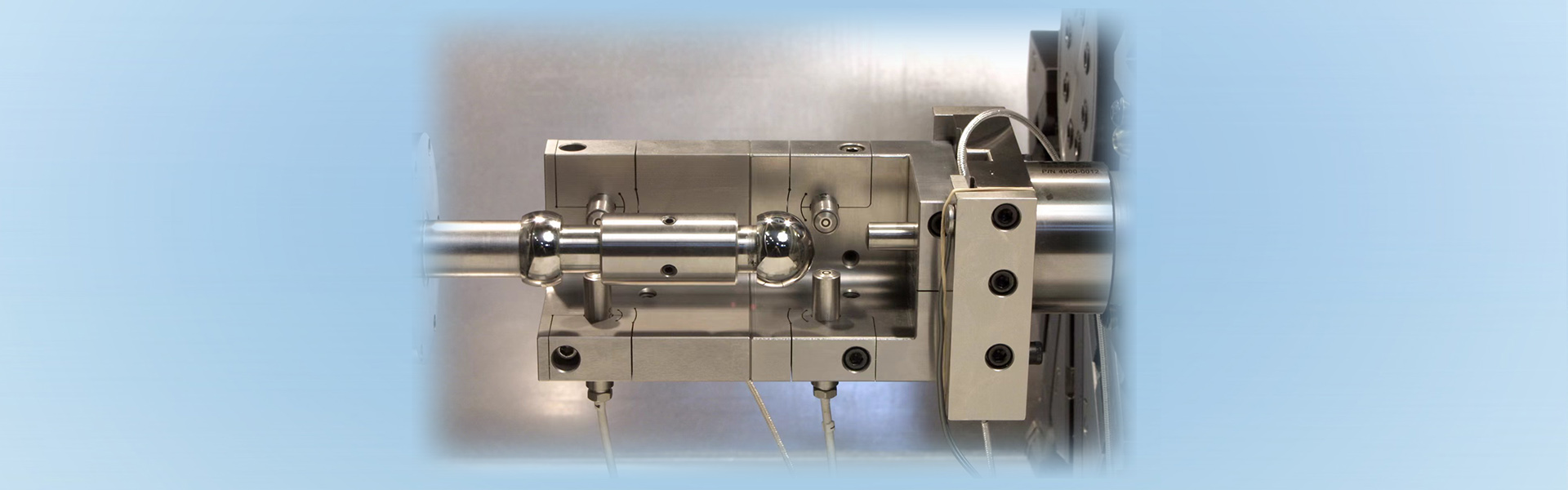

一种新型的高速非接触式回转误差分析仪的问世很好地解决这些中高端检测的需要。回转误差分析仪一般由高精度测试棒、高精度非接触式电容传感器、高精度温度传感器、高精度传感器安装架、信号接受处理主机、以及分析软件组成。该检测设备具有很多传统测量手段无法实现的优势，包括但不限于以下部分：
1、回转设备由于轴承间隙、刚性等原因，低速手盘状态下的跳动、振动等值和真正高速运行状态下的相关指标是不一样的。而用户真正应该关心的恰恰是高速运行状态下的指标。回转误差分析仪的传感器和被测物体不接触，不存在摩擦磨损的问题，可以检测回转设备在高速运行状态下的相关精度。
2、回传误差分析仪采用的电容传感器、测试棒、支撑架、和信号处理装置都是特制的高精度产品，保证了设备检测的精度和分辨率很高，目前分辨率已经可以达到5-10nm（纳米）甚至更高。而传统的杠杆表的分辨率只有1微米左右。
3、回转误差分析仪在工件每旋转一起，就测量一个数值，然后将几十次甚至上百次，直至成千上万次测量的数值取均值显示出来。这样就能最大限度地保证测量值接近于实际值。而传统的接触式测量，往往值测量几次，测量值和实际值之间的误差（测量精度）往往相差较大。

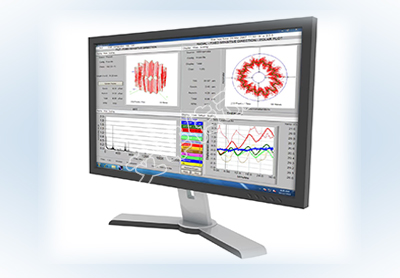

4、回转误差分析仪专业的分析仪软件，可以分离各种误差。同样是径向跳动误差，软件可以将之分离出来未同步误差（影响加工的形状）、异步误差（影响加工表面粗糙度）、固定径向误差（适合车床的单方向受力的设备）、旋转径向误差（适合磨床、铣床等旋转方向受力误差）等。同时，软件还具备FFT频谱分析仪功能，能够测量不同频率的设备振动大小和变化情况，帮助用户分析振动和精度的产生原因。
5、回转误差分析仪具有温度检测功能，能够长时间检测设备的温度变化情况。亦能够检测热变形、倾斜度等指标随着温度的变化情况等。
......

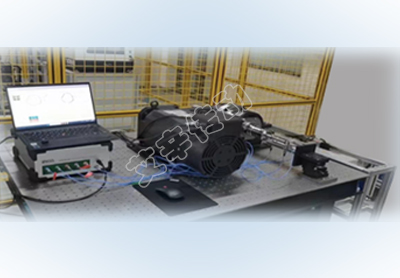

鉴于以上这些优越的性能，回转误差分析仪已经越来越受到中高端客户的青睐。产品广泛用于高精度主轴、高速电机、高精度机床、高精度测试台以及其他高精度回转设备。客户类型包括相关产品的研发、生产、使用、维修、检验单位。
目前，全球能提供高精度回转误差分析仪的公司很少。之前，行业内比较熟悉的是国外的一个名牌。但是进口产品的价格越来越高，不是一般的公司能够接受的。同时，国外的品牌产品对我们国家的一些高科技企业、以及特殊行业进行严格地销售限制。为了填补国内的这一项空白，我们经过艰苦的科研、多方的测试对比，研发除了自主品牌的IRED回转误差分析仪。并且将我们的分析仪的检测结果和经过产品的精测经过进行了多次对比，结果证明我们的产品已经能够完全提供进口产品。
IRED回转误差分析仪主要性能指标：
探头测量范围：300um
探头分辨率：10nm（可定制5nm）
测量通道数量：3通道及5通道
采样频率：MAX250KHz
模拟信号宽带：20KHz（-3dB)
可测最大转速：60000rpm
可测量最小转速：1rpm
数据接口：Ethernet
支持标准：ISO230-7，GBT17421.7
IRED回转误差分析仪主要测量项目：
径向跳动误差
径向同步误差
径向异步误差
轴向跳动误差
轴向同步误差
轴向异步误差
倾斜总误差
倾斜同步误差
倾斜异步误差
实际转速
热变形
振动值
温升
FFT分析
......
